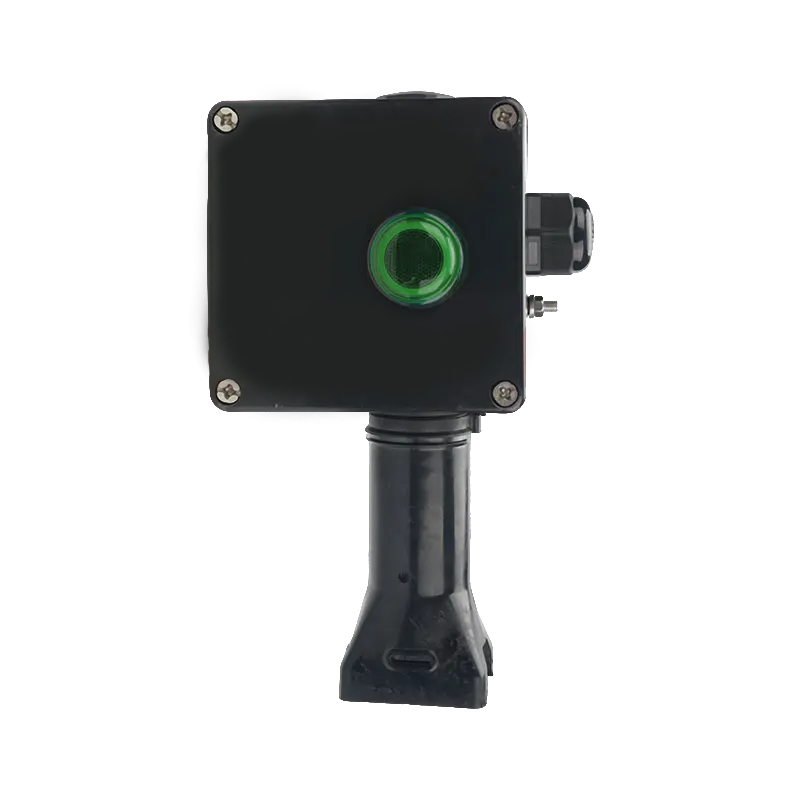

Коробка соединительная ETBS-100
Соединительная коробка для подвода питания к одной или нескольким (в зависимости от типа коробки) нагревательным секциям саморегулирующихся нагревательных кабелей или кабелей постоянной мощности параллельного типа. Конструкция коробки позволяет вывести до 1 нагревательного кабеля через опорный кронштейн без необходимости дополнительной защиты нагревательного кабеля. Коробка крепится на монтажную колонку.
Задать вопрос
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диапазон температур окружающей среды, °С | -60…+60 |
|---|---|
| Минимальная температура монтажа, °С | -60 |
| Максимальное рабочее переменное напряжение, В | 254 |
| Максимально допустимый рабочий ток, А | 40 |
| Класс температуры | Т6 |
| Степень защиты | IP67 |
| Срок хранения не более, лет | 3 |
| Срок эксплуатации не менее, лет | 20 |
| Климатическое исполнение | У, УХЛ |
| Габаритные размеры корпуса, мм | 120х120х90 |
| Масса изделия, кг | 1,2 – 1,7 |
КОМПЛЕКТАЦИЯ
| Корпус из полимера черного цвета | 1 |
|---|---|
| Клеммный набор, количество модулей | 1 – 12 |
| Сечение проводника в модуле, мм² | 2,5 – 10 (до 35 мм² опционально) |
| Устройство ввода под теплоизоляцию | 1 |
| Кабельный ввод М25, шт | 2 |
| Кабельный сальник М25, шт | 1 |
| Заглушка М25, ш | 1 |
| Тип кабельного ввода | Бронированный/Не бронированный |
| Светодиодный блок (для коробок со световой индикацией) | 1 |
| Цвет светодиода | Зеленый |
| Тип крепления | На трубопровод |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
| ETBS-100-E | Коробка для подключения питания к 1 нагревательному кабелю через монтажную колонку |
|---|---|
| ETBS-100-L-E | Коробка для подключения питания к 1 нагревательному кабелю через монтажную колонку. (С индикацией) |
| ETBS-100-EP | Коробка для подключения питания к 1 нагревательному кабелю через монтажную колонку. (С пластиной заземления) |
| ETBS-100-L-EP | Коробка для подключения питания к 1 нагревательному кабелю через монтажную колонку. (С пластиной заземления и индикацией) |
